Značenie ťahokovu
1. Popis oka
Ako vyzerá jednoznačná špecifikácia konkrétneho typu ťahokovu:

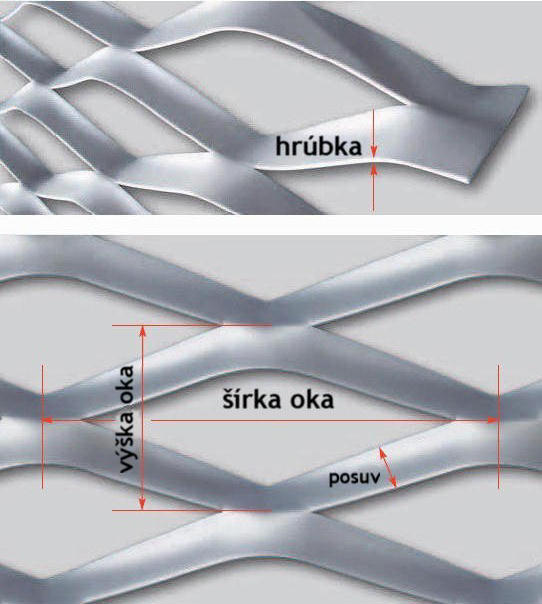

šírka oka (DL) x výška oka (DC) x posuv (AV) x hrúbka materiálu (SP). Šírka a výška oka sa meria od stredu osy jedneho oka po stred osy druhého oka.
Príklad popisu ťahokovu:
ťahokov z materiálu surová oceľ
typ N/28 oko 43 x 13 - 2,5 x 2 mm tl.
prevedenie neválcovaný
vo formáte tabúľ šírka 2000 x výška 1000 mm
ťahokov z materiálu pozink DX54D
typ LD/16 oko 16 x 8 - 1,8 x 1 mm tl.
prevedenie neválcovaný
vo formáte tabúľ šírka 1250 x výška 2000 mm
Pre názornosť uvádzame príklady variability jednej velikosti oka (oko šířka 62 x výška 23 mm) s rôznými posuvmi a hrúbkami.
| oko DL x DC | posuv AV | hrúbka SP |
|---|---|---|
| 62,5 x 20 | 3 | 1 |
| 62,5 x 20 | 3 | 1,5 |
| 62,5 x 20 | 3 | 2 |
| 62,5 x 20 | 3 | 3 |
| 62,5 x 20 | 4,5 | 3 |
| 62,5 x 20 | 6 | 3 |
No všetky tieto varianty sa dajú vyrobiť vo válcovanom, alebo neválcovanom prevedeniu. (viz. nižšie).
Pre určenie tvaru ok slúži následujúce označenie ťahokovu : (S)Q, LD, E, (S)T, ktoré sa dopĺňa číslovkov označujúci šírku oka.
SQ (alebo MQ) - ťahokov so štvorcovými oky
*
napr. typy SQ/20 nebo Q/16 apod.

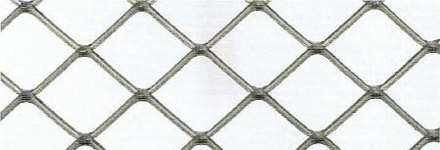

LD (alebo MR)- ťahokov s kosoštvorcovými oky
napr. LD/3, LD/10, LD/16...

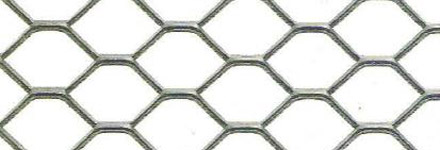

E (alebo ME) - ťahokov so šestihrannými oky
napr.E/6, E/15, E25...
ST (alebo MT)- ťahokov s kruhovými oky
napr. ST/12, T/18, ST/18

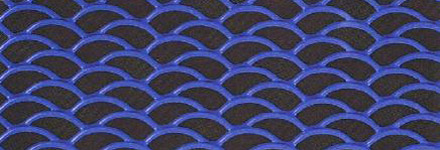

(S)T - ťahokov s ornamentálnymi oky
napr. PRL/L, RIGATO2, V 46
2. Prevedenie ťahokovu - válcovaný / neválcovaný
Ťahokov vďaka technológii výroby (striženie a natiahnutie) vychádza z výroby vždy ako neválcovaný
je teda plastický, má hrany vystupujúce do priestoru a oka sú mierne naklonená.
Každý typ ťahokovu možno následne preválcovať
tým dôjde ku sploštěniu ťahokovu, hrany se zarovnajú a ťahokov sa stane hladkým.
| Ukážka rovnakého typu ťahokovu vo válcovaném a neválcovaném prevedeniu: | |
|---|---|
typ N/220 (neválcovaný) |
typ S/220 (válcovaný) |
3. Materiál
Ťahokov sa vyrába v týchto materiáloch::
- čierna oceľ (surová) - Fe P04 - ČSN 11.301 - DIN 1.623
- pozink Sendzimir - vyrobene z galvanicky pozinkovaného plechu, určeno do interiérov
NEJDE O POVRCHOVÚ ÚPRAVU! - nerez oceľ - nerez AISI 304 (potravinárska) - ČSN 17.247 - DIN 1.4301
- hliník (Al 99,5)
- meď
- mosadz
